하이트 게이지 정확한 측정을 위한 가이드

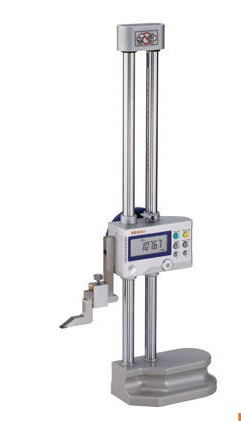

하이트 게이지(Height Gauge)는 정밀한 수직 측정을 수행하는 측정 도구로, 가공 부품의 높이 측정, 공작물의 정렬, 마킹(Marking) 작업 등에 사용됩니다. 높은 정밀도를 유지하기 위해서는 올바른 사용법을 익히고, 환경적인 요인을 고려하며, 측정 과정에서 발생할 수 있는 오차를 최소화해야 합니다.

1. 하이트 게이지 사용 전 측정 준비

정확한 측정을 위해서는 올바른 환경에서 하이트 게이지를 세팅하는 것이 중요합니다.

(1) 측정 환경 조성

하이트 게이지는 온도, 습도, 진동 등에 영향을 받기 때문에 일정한 환경에서 사용해야 합니다.

• 온도: 20℃ ±1℃ 유지 (온도 변화로 인한 금속 팽창/수축 방지)
• 습도: 50% 이하 유지 (녹 방지)
• 진동: 측정 중 진동이 발생하지 않도록 단단한 테이블에서 작업해야 합니다
• 평탄한 표면 사용: 반드시 그라나이트(Granite) 기준면에서 측정해야 합니다

(2) 하이트 게이지 설치 및 고정

1. 그라나이트 플레이트(Granite Surface Plate) 위에 하이트 게이지를 배치
   • 베이스가 흔들리지 않도록 평탄한 표면을 선택
   • 먼지나 기름기가 있으면 측정 오차가 발생할 수 있으므로 깨끗하게 닦음
2. 하이트 게이지의 0점(Zero Point) 조정
   • 측정 탐침을 기준면에 맞춘 후 0점 설정
   • 디지털 하이트 게이지는 버튼을 눌러 0점을 설정
   • 버니어 하이트 게이지는 수동으로 0점 맞춤
3. 탐침(Probe) 선택 및 장착
   • 일반적인 높이 측정: 기본 측정 탐침 사용
   • 마킹(Marking) 작업: 카바이드 팁(Carbide Tip) 장착
   • 비접촉식 측정: 레이저 센서 또는 전자 탐침 사용 가능

• 정확한 측정을 위해 하이트 게이지를 올바르게 고정해야 합니다.

2.하이트 게이지를 이용한 측정 과정

(1) 측정할 물체 배치

측정할 대상물을 그라나이트 플레이트 위에 올려놓고 안정적으로 배치합니다.

• 공작물이 흔들리지 않도록 단단히 고정 합니다
• 측정 면이 깨끗한지 확인 (이물질 제거) 해야 합니다
• 정밀도를 높이기 위해 같은 측정을 2~3회 반복합니다

(2) 측정 탐침을 조정하여 높이 측정

1. 탐침을 물체의 최고점(Top Point)에 접촉
   • 조정 다이얼(Fine Adjustment Knob)을 사용하여 천천히 탐침을 이동합니다
   • 물체의 최고점에서 정확하게 정지합니다
2. 다이얼 또는 디지털 디스플레이에서 측정값 확인
   • 디지털 하이트 게이지: LCD 화면에서 측정값 판독 해야 합니다
   • 버니어 하이트 게이지: 주 눈금(Main Scale)과 버니어 눈금(Vernier Scale) 조합하여 판독합니다
3. 잠금장치(Lock Screw) 고정
   • 측정값이 변하지 않도록 다이얼을 고정합니다
   • 여러 번 반복 측정하여 동일한 값이 나오는지 확인합니다

(3) 정밀한 측정을 위한 팁

• 측정할 때 일정한 힘을 가해야 함
  • 너무 강한 압력을 가하면 탐침이 휘어지거나 오차 발생 가능 합니다
  • 측정 도구에 과부하가 걸리지 않도록 주의합니다
• 여러 개의 지점을 측정하여 평균값을 계산
  • 공작물의 평탄도가 일정하지 않을 수 있으므로 여러 곳을 측정합니다
• 탐침과 공작물의 각도를 정확히 맞출 것
  • 수직이 아니라 기울어져 있으면 측정값이 달라집니다

3. 추가 기능 활용

(1) 마킹(Marking) 기능 활용

하이트 게이지는 단순 측정뿐만 아니라 공작물에 선을 긋는 기능도 제공합니다.

1. 카바이드 팁 장착: 측정 탐침 대신 마킹 팁을 사용합니다
2. 측정값을 기준으로 마킹: 가공할 부품의 높이에 맞춰 표시합니다
3. 정확한 선 긋기: 일정한 압력으로 작업하여 마킹 오차 방지 합니다

활용 예시:

• 철판에 가공 라인을 긋는 작업에 사용합니다
• CNC 가공 전에 높이 기준점 설정하는 데 사용됩니다
• 용접 부품의 위치 정렬하는 데 사용합니다

---

(2) 데이터 출력 및 기록 (디지털 모델 적용)

디지털 하이트 게이지는 데이터 저장 및 전송 기능을 지원합니다.

• USB 또는 블루투스로 데이터 전송 (컴퓨터에 연결 가능)
• 측정값을 기록하여 품질 관리 및 보고서 작성
• 통계 분석 가능: 다량의 데이터를 저장하고 평균값 계산을 합니다

4. 측정 후 정리 및 유지 관리

정확한 측정을 유지하려면 사용 후 반드시 청소 및 유지보수를 해야 합니다.

(1) 측정 후 청소

• 탐침(Probe)과 베이스(Base)의 먼지 및 오일 제거합니다
• 측정 후 보호 케이스에 보관하여 충격 방지를 합니다
• 그라나이트 기준면도 깨끗이 유지합니다

(2) 정기적인 교정(Calibration)

하이트 게이지는 정기적인 교정이 필요합니다.

• 6개월~1년 주기로 교정 수행
• 표준 게이지 블록을 이용해 0점 확인합니다
• 디지털 모델은 배터리 교체 및 센서 점검 필수입니다
