정밀 수준기의 특징과 선택 기준

1. 정밀 수준기의 종류 및 특징

① 아날로그 정밀 수준기

• 기포식 수준기: 가장 전통적인 방식으로, 액체와 기포의 위치를 통해 수평을 측정합니다.

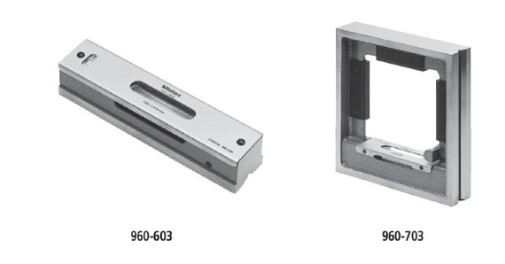

• 프레임 수준기: 금속 프레임에 기포관이 장착된 형태로, 공작 기계 정렬 등에 사용됩니다.
• 플레이트 수준기: 평면에 올려놓고 사용하는 형태로, 정밀 기기 조립 시 활용됩니다.

② 디지털 정밀 수준기

• 각도 측정 디지털 수준기: 각도 센서를 내장하고 있어 실시간으로 기울기 데이터를 제공합니다.
• 중력 센서 기반 디지털 수준기: 중력 가속도를 측정하여 미세한 경사까지 감지합니다.
• 무선 연동 디지털 수준기: 스마트폰 및 컴퓨터와 연결되어 데이터 로깅이 가능합니다.

③ 레이저 및 광학식 수준기

• 레이저 수준기: 레이저 빔을 이용하여 넓은 영역의 수평을 확인할 수 있습니다.
• 광학식 수준기: 고배율 망원경을 사용하여 원거리의 수평을 측정하는 장비입니다.

2.정밀 수준기의 선택 기준



정밀 수준기를 선택할 때는 정확도(Precision), 사용 목적(Application), 내구성(Durability), 보정 기능(Calibration), 가격 및 브랜드(Price & Brand) 등의 요소를 신중하게 고려해야 합니다. 이 요소들은 측정 환경과 용도에 따라 중요도가 다르며, 적절한 수준기를 선택하는 것이 측정의 신뢰성과 작업 효율성을 높이는 데 중요한 역할을 합니다. 아래에서 각각의 선택 기준을 자세히 설명하겠습니다. .

1. 정확도 (Precision) – 오차 범위와 측정 단위

정확도는 정밀 수준기를 선택할 때 가장 중요한 요소 중 하나입니다. 정확도가 높을수록 측정값이 신뢰할 수 있으며, 미세한 오차까지 감지할 수 있습니다.

① 정밀 수준기의 정확도 단위

정밀 수준기의 정확도는 일반적으로 다음과 같은 단위로 표시됩니다.

• mm/m (밀리미터 퍼 미터): 1m 거리에서 발생할 수 있는 오차를 나타냄. 예) 0.01mm/m
• 각도 (° 또는 arcsec): 초정밀 기기에서는 초(arcsecond) 단위까지 표시함. 1 arcsec = 1/3600°
• µm/m (마이크로미터 퍼 미터): 1m 거리에서의 마이크로미터(µm) 수준의 오차를 나타냄

② 필요에 따른 정확도 선택

• 초정밀 작업 (반도체, 광학 기기, 연구소 등)
  • 0.001mm/m (1µm/m) 이하의 초정밀 수준기 필요
  • 디지털 센서 기반 제품이 유리
• 기계 가공 및 조립 (밀링, CNC, 선반 등)
  • 0.005mm/m ~ 0.02mm/m 정도의 정확도가 필요 합니다
  • 기포식 또는 디지털 방식 모두 가능 합니다
• 건설 및 일반 측량
  • ±0.05mm/m 이상의 정확도가 일반적입니다
  • 레이저 수준기, 광학 수준기 활용 가능합니다

③ 정확도 유지 방법

정밀 수준기는 사용 중에도 정확도를 유지해야 합니다.

• 정기적인 교정 (Calibration) 필요합니다
• 진동 및 충격 방지 (정확도 저하 방지) 중요 합니다
• 온도 변화 최소화 (열팽창에 따른 오차 방지)해야 합니다

2. 사용 목적 (Application) – 작업 환경에 따른 선택

정밀 수준기의 종류와 기능은 사용 목적에 따라 다릅니다. 주요 사용 분야와 그에 맞는 수준기를 정리하면 다음과 같습니다.

① 기계 가공 및 조립

• 추천 제품: 초정밀 기포식 수준기, 디지털 각도 측정기입니다
• 이유: CNC 기계, 밀링 머신, 선반 등의 정밀 조정 필요합니다
• 특징: 0.005mm/m 이하의 높은 정확도가 필요 합니다

② 건설 및 토목 공사

• 추천 제품: 레이저 수준기, 자동 보정 기능이 있는 광학 수준기 입니다
• 이유: 넓은 작업장에서 신속하고 정확한 측정이 필요 합니다
• 특징: ±0.05° 정도의 정확도면 충분 합니다

③ 연구 및 실험실 용도

• 추천 제품: 고해상도 디지털 수준기, 초정밀 기포식 수준기 입니다
• 이유: 광학, 반도체, 나노기술 연구 등에 활용 됩니다
• 특징: 0.001mm/m 이상의 초정밀 수준 필요 합니다

④ 측량 및 지도 제작

• 추천 제품: 자동 보정 레이저 수준기, 디지털 각도기 등이 있습니다
• 이유: 원거리 측정이 필요하며, 환경 변화에 영향을 받지 않아야 합니다
• 특징: ±0.01° 이상의 정밀도가 요구 됩니다

3. 내구성 (Durability) – 환경적 요인 고려

정밀 수준기의 내구성은 작업 환경과 직접적으로 관련이 있습니다.
특히 외부 환경(습기, 온도, 충격 등)에 강해야 하며, 사용 기간이 길수록 유지보수가 용이해야 합니다.

① 충격 및 진동 저항성

• 정밀 기계 조립용 수준기는 충격에 민감하므로 고강도 알루미늄 또는 스테인리스 재질 선택
• 건설 및 측량용 수준기는 외부 충격에 강한 고무 보호 처리가 필수 입니다

② 방수 및 방진 기능

• 건설 현장이나 야외 측량 시 IP65 이상의 방수/방진 제품 추천 합니다
• 실험실 및 연구소 환경에서는 내화학성 소재 사용 고려해야 합니다

③ 장시간 사용 시 안정성

• 디지털 수준기의 경우 배터리 효율이 높고 충전식 모델이 유리합니다
• 기포식 수준기는 액체 증발 방지 설계가 되어 있어야 합니다

4. 보정 기능 (Calibration) – 정확한 측정을 위한 유지 관리

① 자동 보정 기능

• 레이저 수준기 및 디지털 수준기에는 자동 보정 기능이 있는 제품이 많습니다
• 수평이 맞지 않으면 자동으로 조정되어 편리합니다

② 수동 보정 기능

• 고정밀 기포식 수준기는 사용자가 직접 조정해야 합니다
• 보정 나사가 있어 미세 조정 가능 합니다

③ 교정 주기 및 방법

• 산업용: 6개월~1년마다 교정 권장 합니다
• 연구 및 초정밀 용도: 3~6개월마다 교정 필요 합니다
• 교정 시 고정밀 기준기(Reference Level)와 비교하여 조정해야 합니다

3. 정밀 수준기 최종 선택 방법



• 정확도(Precision): 0.001mm/m ~ 0.05mm/m 범위에서 용도에 맞게 선택해야 합니다
• 사용 목적(Application): 기계 가공, 건설, 연구, 측량 등 환경에 맞는 제품 고르시면 됩니다
• 내구성(Durability): 충격, 방수, 방진 기능 고려해야 합니다
• 보정 기능(Calibration): 자동 보정 여부 및 교정 주기 확인 필요합니다
• 가격 및 브랜드(Price & Brand): 예산과 성능을 고려하여 신뢰할 수 있는 브랜드 선택하시면 됩니다
• 정확도(Precision): 0.001mm/m ~ 0.05mm/m 범위에서 용도에 맞게 선택해야 합니다
• 사용 목적(Application): 기계 가공, 건설, 연구, 측량 등 환경에 맞는 제품을 고르시면 됩니다
• 내구성(Durability): 충격, 방수, 방진 기능 고려하시면 됩니다
• 보정 기능(Calibration): 자동 보정 여부 및 교정 주기 확인해 주세요
• 가격 및 브랜드(Price & Brand): 예산과 성능을 고려하여 신뢰할 수 있는 브랜드 선택하시면 됩니다
