옵티칼 플랫의 기본 원리에 대해 알아보자

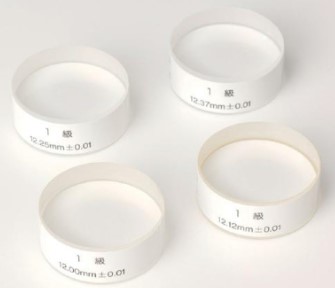

옵티칼 플랫(Optical Flat)은 초정밀한 평면 유리 또는 광학 소재로 제작된 장비로, 주로 표면의 평탄도를 검사하는 데 사용됩니다. 이 장비의 핵심 원리는 빛의 간섭 현상(Interference of Light)을 이용하여 표면이 얼마나 평탄한지를 측정하는 것입니다.

1. 옵티칼 플랫의 원리: 빛의 간섭 현상

옵티칼 플랫의 작동 원리는 빛의 간섭(Interference of Light)을 기반으로 합니다. 두 개의 표면이 매우 가까운 거리에서 빛을 반사할 때, 반사된 빛들이 서로 겹쳐지면서 특정한 패턴을 형성하는데, 이를 간섭무늬(Interference Fringe)라고 합니다. 이 무늬를 분석하면 측정 대상의 표면이 얼마나 평탄한지 알 수 있습니다.

1-1. 빛의 간섭(Interference)이란?

빛은 파동의 성질을 가지므로, 두 개의 빛이 만나면 서로 간섭을 일으킵니다. 간섭은 크게 두 가지로 나뉩니다.

• 보강 간섭(Constructive Interference): 두 개의 빛이 같은 위상에서 만나면 밝은 무늬가 생성됩니다.
• 상쇄 간섭(Destructive Interference): 두 개의 빛이 반대 위상에서 만나면 어두운 무늬가 형성됩니다.

이러한 간섭이 발생하는 이유는 빛이 서로 다른 경로를 지나면서 위상 차이를 가지기 때문입니다.

2. 옵티칼 플랫의 빛 간섭 원리

옵티칼 플랫을 사용하여 표면의 평탄도를 측정하는 과정은 다음과 같습니다.

1. 광원이 옵티칼 플랫과 측정 대상 사이로 빛을 투과 또는 반사시킵니다.
2. 빛이 옵티칼 플랫과 측정 대상 표면에서 반사됩니다.
3. 두 개의 반사된 빛이 만나면서 간섭을 일으킵니다.
4. 간섭무늬(Fringe Pattern)가 형성되며, 이를 분석하여 표면의 평탄도를 측정합니다.

이 과정에서 옵티칼 플랫은 기준(reference) 평면 역할을 하며, 측정 대상의 표면이 완벽히 평탄하다면 간섭무늬가 평행한 직선으로 나타납니다. 그러나 표면이 고르지 않다면 곡선형 또는 불규칙한 패턴이 생성됩니다.

3. 간섭무늬(Fringe Pattern) 해석

옵티칼 플랫을 사용할 때 가장 중요한 부분은 간섭무늬를 해석하는 것입니다.

3-1. 간섭무늬의 종류

1. 평행한 직선 무늬(Perfectly Flat Surface)
   • 측정 대상이 완벽한 평면이라면, 간섭무늬가 평행한 직선 형태로 나타납니다.
   • 이러한 경우, 표면의 평탄도 오차는 거의 없는 상태로 볼 수 있습니다.
2. 곡선형 무늬(Convex or Concave Surface)
   • 간섭무늬가 곡선 형태라면 표면이 볼록(Convex)하거나 오목(Concave)한 형태를 가지고 있음을 의미합니다.
   • 무늬가 중심에서 바깥쪽으로 확장되면 볼록한 표면, 반대로 수축하면 오목한 표면입니다.
3. 불규칙한 무늬(Irregular Surface)
   • 간섭무늬가 불규칙적이라면 표면이 거칠거나 균일하지 않다는 뜻입니다.
   • 제조 공정에서 가공 오차가 발생한 경우 이러한 패턴이 나타날 수 있습니다.

3-2. 간섭무늬 간 거리로 표면 높이 측정

간섭무늬의 간격을 측정하면 표면의 높이 변화를 계산할 수 있습니다.

• 무늬 간 거리는 빛의 파장(λ)과 표면의 기울기에 따라 결정됩니다.
• 특정 영역에서 무늬의 간격이 좁아지면 표면의 변화가 급격한 것이며, 넓으면 비교적 평탄한 부분입니다.
• 표면의 높이 변화는 다음 공식으로 계산됩니다.

h=λ2×Nh = \frac{\lambda}{2} \times Nh=2λ​×N

여기서,

• hhh = 표면의 높이 변화
• λ\lambdaλ = 사용한 빛의 파장 (보통 550nm 정도 사용)
• NNN = 간섭무늬의 개수

이 공식을 이용하면 표면이 얼마나 정밀한지 수치적으로 평가할 수 있습니다.

---

4. 옵티칼 플랫의 사용 예시

옵티칼 플랫은 다양한 분야에서 사용됩니다.

4-1. 정밀 기계 가공 검사

• 금속 및 유리 가공 후 표면의 평탄도를 측정하는 데 사용됩니다.
• 고정밀 공작기계의 부품 검사에 필수적입니다.

4-2. 반도체 및 전자 부품 제조

• 반도체 웨이퍼 표면의 미세한 결함을 검사하는 데 활용됩니다.
• 광학 부품 및 디스플레이 패널 제조에도 사용됩니다.

4-3. 연구 및 실험실 용도

• 광학 실험에서 기준 평면으로 사용됩니다.
• 레이저 간섭계를 이용한 정밀 측정에 필수적입니다.

---

5. 결론 및 요약

옵티칼 플랫은 빛의 간섭 원리를 이용하여 표면의 평탄도를 측정하는 정밀 광학 장비입니다.
이 장비의 핵심 원리는 반사된 빛의 간섭을 이용한 간섭무늬 분석이며, 무늬의 형태와 간격을 통해 표면 상태를 평가할 수 있습니다.

핵심 요약

• 빛의 간섭 원리를 이용하여 표면 평탄도 측정
• 간섭무늬(Fringe Pattern)를 통해 평탄도 분석
• 간섭무늬 간격과 개수로 표면의 높이 변화 정량적 측정 가능
• 정밀 가공, 반도체 제조, 광학 실험 등 다양한 분야에서 활용

옵티칼 플랫은 정밀 제조와 연구에 필수적인 도구이며, 이를 활용하면 초미세 수준의 표면 결함까지 분석할 수 있습니다.
