오실로스코프의 원리, 종류 및 사용법

1. 오실로스코프란?

오실로스코프 개요

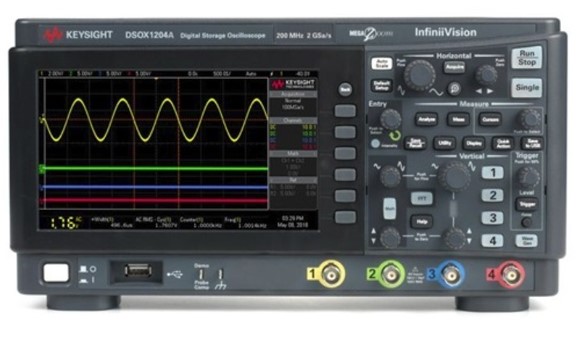

오실로스코프(Oscilloscope)는 전기 신호의 파형을 시각적으로 표시하는 측정 장비입니다.
전압 신호의 변화를 시간의 흐름에 따라 그래프로 나타내며, 신호의 진폭(Amplitude), 주파수(Frequency), 위상(Phase), 노이즈(Noise) 등을 분석하는 데 사용됩니다.오실로스코프는 전자 회로의 설계 및 분석, 신호 품질 검사, 기계적 진동 측정, 의료 기기 분석 등 다양한 분야에서 필수적인 장비입니다.

2. 오실로스코프의 원리

오실로스코프는 입력 신호를 수집하여 X-Y 축 그래프 형태로 표시합니다.

✔ X축 (수평축): 시간(Time) – 신호의 시간적 변화를 표시 합니다
✔ Y축 (수직축): 전압(Voltage) – 신호의 크기를 나타냅니다
✔ 트리거(Trigger): 신호를 안정적으로 표시하기 위해 기준점을 설정 합니다

오실로스코프는 신호를 증폭하고 디지털화한 후, 화면에 그래픽 형태로 출력하는 방식으로 동작합니다.

---

3. 오실로스코프의 주요 기능

① 시간 및 전압 측정

• 시간 측정: 주기, 상승 시간, 펄스 폭 등 측정 합니다
• 전압 측정: 피크 전압, RMS 전압 등 측정 합니다

② 주파수 분석

• 신호의 주파수 성분을 확인하여 필터링 및 왜곡 분석 합니다

③ 파형 저장 및 분석

• 특정 신호를 저장하고 나중에 분석 가능 합니다

④ FFT(Fast Fourier Transform) 기능

• 신호의 주파수 성분을 분석하여 스펙트럼을 표시 합니다

---

4. 오실로스코프의 종류

① 아날로그 오실로스코프 (Analog Oscilloscope)

• 전자 빔을 이용하여 화면에 신호를 직접 표시 합니다
• 응답 속도가 빠르지만 신호 저장 기능이 부족 합니다

② 디지털 오실로스코프 (Digital Oscilloscope, DSO)

• 입력 신호를 디지털 데이터로 변환하여 저장 합니다
• 파형 분석, 신호 저장, PC 연동 가능 합니다

③ 혼합 신호 오실로스코프 (Mixed Signal Oscilloscope, MSO)

• 디지털 신호와 아날로그 신호를 동시에 측정 가능 합니다
• 디지털 회로 및 임베디드 시스템 분석에 적합 합니다

④ 샘플링 오실로스코프 (Sampling Oscilloscope)

• 초고속 신호 측정에 특화된 모델 입니다
• 주로 통신 및 광섬유 신호 분석에 사용 됩니다

---

5. 오실로스코프의 주요 스펙 이해하기

① 대역폭 (Bandwidth)

• 오실로스코프가 측정할 수 있는 최대 주파수 범위 입니다
• 대역폭이 높을수록 더 정밀한 신호 측정 가능 합니다

② 샘플링 속도 (Sampling Rate)

• 초당 측정할 수 있는 데이터 포인트 수 (단위: MS/s, GS/s)
• 샘플링 속도가 높을수록 신호의 세밀한 변화 감지 가능 합니다

③ 메모리 깊이 (Memory Depth)

• 저장할 수 있는 데이터의 양
• 긴 시간 동안의 신호를 분석할 때 중요 합니다

④ 채널 수 (Channels)

• 동시에 측정 가능한 신호 개수 (2채널, 4채널 등)

---

6. 오실로스코프 사용법

① 프로브 연결 및 조정

1. 오실로스코프와 프로브를 연결 합니다
2. 신호를 측정할 회로에 프로브 연결 합니다
3. 프로브 보정을 수행하여 정확한 측정 보장

② 신호 캡처 및 분석

1. 시간축(Time Division) 조정: 신호를 화면에 적절히 표시 합니다
2. 전압축(Voltage Division) 조정: 신호 크기에 맞춰 스케일 조절 합니다
3. 트리거(Trigger) 설정: 신호가 안정적으로 표시되도록 조정 합니다
4. 신호 측정: 주파수, 진폭, 위상 등을 분석 합니다

---

7. 오실로스코프 활용 예시

① 전자 회로 분석

• 회로 내의 신호 흐름 확인
• PCB 회로 설계 및 디버깅

② 오디오 및 음향 분석

• 마이크, 스피커, 앰프 신호 분석
• 주파수 응답 특성 측정

③ 전력 및 모터 제어

• 전력 변환기, 인버터, 모터 드라이버 신호 확인
• PWM 신호 및 변동 분석

④ 통신 신호 분석

• RF 신호, 직렬 통신 프로토콜(I2C, SPI, UART) 디버깅

---

8. 오실로스코프 사용 시 주의사항

✔ 프로브 보정 필수: 부정확한 측정을 방지하기 위해 주기적으로 보정
✔ 올바른 접지 사용: 접지를 잘못 연결하면 신호 왜곡 및 장비 손상 위험
✔ 과전압 주의: 측정 가능한 전압 범위를 초과하면 장비 고장 가능
✔ 샘플링 속도 설정 최적화: 적절한 샘플링 속도를 설정해야 신호 정확도 유지
