아베의 원리(Abbe’s Principle) 정밀 측정의 핵심 개념

아베의 원리(Abbe’s Principle)는 기계 측정 및 광학 측정에서 매우 중요한 개념으로, 측정 기준축과 측정 대상의 축이 일치해야 최대한의 측정 정확도를 얻을 수 있다는 원리를 의미합니다.

1. 아베의 원리란?

① 기본 개념

아베의 원리는 다음과 같이 정의할 수 있습니다.

"측정 기준(Scale)과 측정 대상(Workpiece)의 중심축이 동일 선상에 놓일 때, 가장 정확한 측정값을 얻을 수 있다."

즉, 측정 장비의 기준축과 측정 대상이 나란히 정렬되지 않으면, 작은 기울기나 위치 오차도 측정값에 큰 영향을 줄 수 있습니다.

② 아베의 원리 공식

아베의 원리는 수학적으로 다음과 같이 표현할 수 있습니다.

ΔL=h⋅θ\Delta L = h \cdot \thetaΔL=h⋅θ

• ΔL: 측정 오차
• h: 기준축과 측정축 사이의 거리
• θ: 측정 장비의 기울기 또는 회전 오차

이 공식에서 볼 수 있듯이, 기준축과 측정축 간의 거리가 멀어질수록 측정 오차(ΔL)가 커집니다. 따라서 아베의 원리를 준수하면 오차를 최소화할 수 있습니다.

---

2. 아베의 원리가 적용된 측정 장비

아베의 원리가 올바르게 적용된 측정 장비는 높은 정밀도를 유지합니다. 대표적인 예는 다음과 같습니다.

① 마이크로미터 (Micrometer)

마이크로미터는 아베의 원리를 충실히 따르는 대표적인 측정 장비입니다.

• **측정 기준(스핀들 축)**과 **측정 대상(측정물 축)**이 동일 선상에 위치하여 높은 정밀도를 유지할 수 있습니다.
• 일반적으로 0.001mm(1μm) 단위까지 측정할 수 있습니다.

② 측정 현미경 (Measuring Microscope)

• 광학 측정 시스템에서 측정 대상이 렌즈의 초점과 일치하면 아베의 원리가 충족됩니다.
• 초점이 맞지 않으면 굴절로 인해 측정 오차가 발생할 수 있습니다.

③ 레이저 간섭계 (Laser Interferometer)

• 정밀한 거리 측정을 수행하는 기기이며, 기준 레이저 빔과 측정 대상이 동일 선상에 정렬되도록 설계됩니다.
• 아베의 원리를 따르지 않으면 간섭 패턴이 왜곡되어 오차가 발생합니다.

---

3. 아베의 원리가 적용되지 않은 측정 장비 (위반 사례)

아베의 원리를 준수하지 않은 장비는 구조적으로 측정 오차가 발생하기 쉽습니다.

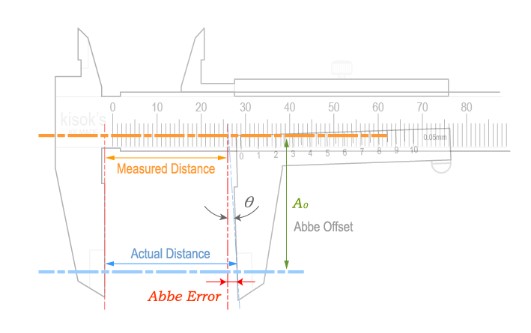

① 버니어 캘리퍼스 (Vernier Caliper)

• 측정 눈금(스케일)과 측정물의 축이 일치하지 않음 → 측정 오류 발생 가능
• 힘을 잘못 가하면 기울어져 오차가 발생할 수 있음

② 다이얼 게이지 (Dial Indicator)

• 기준축과 측정축이 수직으로 배열됨 → 기울기에 따라 측정값에 편차 발생 가능
• 측정 위치가 측정자의 시야각에 따라 다르게 보일 수도 있음

③ 공작기계에서의 간접 측정

• 선반이나 밀링 머신에서 공구의 이동을 기준으로 간접적으로 측정하면 아베의 원리를 위반하게 됩니다.
• 직접 측정 방법(예: 마이크로미터 사용)과 비교하면 오차가 클 수 있습니다.

---

4. 아베의 원리가 중요한 이유

아베의 원리는 단순한 이론이 아니라 정밀 측정에서 필수적인 설계 원칙입니다. 다음과 같은 이유로 중요합니다.

① 측정 오차 최소화

• 측정 기준축과 측정 대상이 동일 선상에 위치하면 기계적 변형과 열팽창으로 인한 오차를 줄일 수 있습니다.

② 반복 정밀도 향상

• 같은 부품을 여러 번 측정할 때 일관된 결과를 얻을 수 있습니다.

③ 고정밀 가공 및 검사

• 마이크로미터와 같은 아베 원리를 준수하는 장비를 사용하면, 공작 기계에서 가공된 제품의 품질을 정확하게 평가할 수 있습니다.

---

5. 아베의 원리를 위반할 경우 발생하는 문제점

아베의 원리를 따르지 않으면 다음과 같은 문제가 발생할 수 있습니다.

① 측정 오차 증가

• 기준축과 측정 대상이 일치하지 않으면, 미세한 각도 변화(θ)가 큰 측정 오류(ΔL)를 유발할 수 있습니다.

② 반복 측정 시 값이 다름

• 같은 물체를 여러 번 측정해도 측정값이 일관되지 않음.

③ 생산 공정의 품질 저하

• 잘못된 측정값을 기준으로 부품을 가공하면 조립 불량, 마찰 문제 등이 발생할 수 있습니다.

---

6. 아베의 원리를 적용하여 측정 정밀도를 향상하는 방법

① 측정 기준과 측정 대상 정렬 유지

• 마이크로미터와 같은 정렬된 측정 장비 사용.
• 측정할 때 기기를 평행하게 배치.

② 측정 환경 개선

• 열팽창을 최소화하기 위해 온도 변화가 적은 환경에서 측정.
• 진동을 방지하기 위해 측정 장비를 고정된 테이블에 배치.

③ 아베 원리를 준수하는 측정 장비 사용

• 가능한 한 간접 측정보다 직접 측정을 선호.
• 마이크로미터, 레이저 간섭계, 측정 현미경 등 정밀 측정 장비 사용.

---

7. 결론

아베의 원리는 정밀 측정에서 필수적인 원리로, 측정 기준축과 측정 대상이 일치할 때 가장 정확한 값을 얻을 수 있다는 개념입니다.

• 마이크로미터, 측정 현미경, 레이저 간섭계는 아베 원리를 준수하여 정밀도를 높입니다.
• 반면, 버니어 캘리퍼스나 다이얼 게이지처럼 기준축과 측정축이 다른 경우 측정 오차가 발생할 수 있습니다.
• 아베 원리를 적용하면 측정 정확도를 높이고, 생산 품질을 향상할 수 있습니다.

따라서 정밀 측정이 필요한 환경에서는 항상 아베의 원리를 준수하는 장비와 방법을 사용하는 것이 중요합니다.
